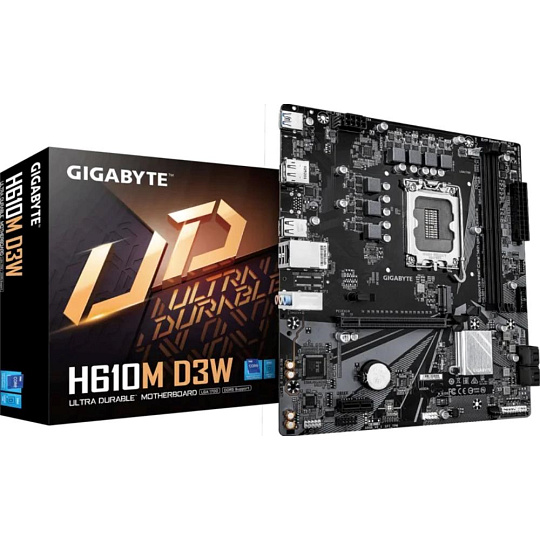

GIGABYTE MB Sc LGA1700 H610M D3W, Intel H610, 2xDDR5, 1xDP, 1xHDMI, mATX
GIGABYTE MB Sc LGA1700 H610M D3W, Intel H610, 2xDDR5, 1xDP, 1xHDMI, mATX

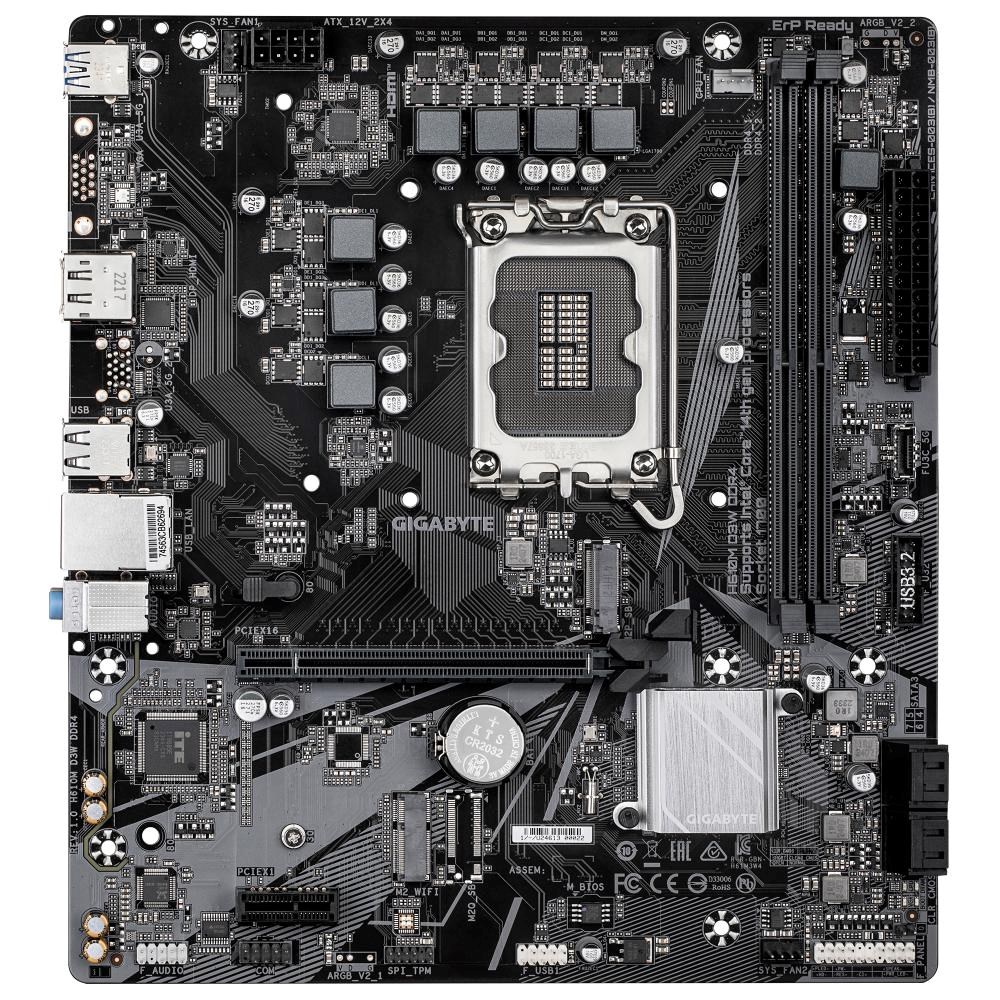

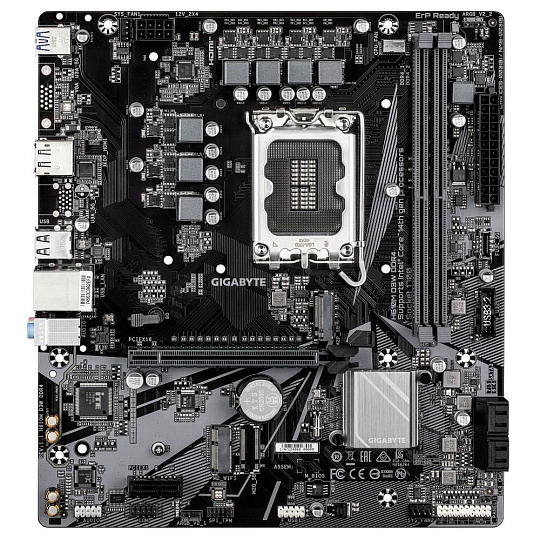

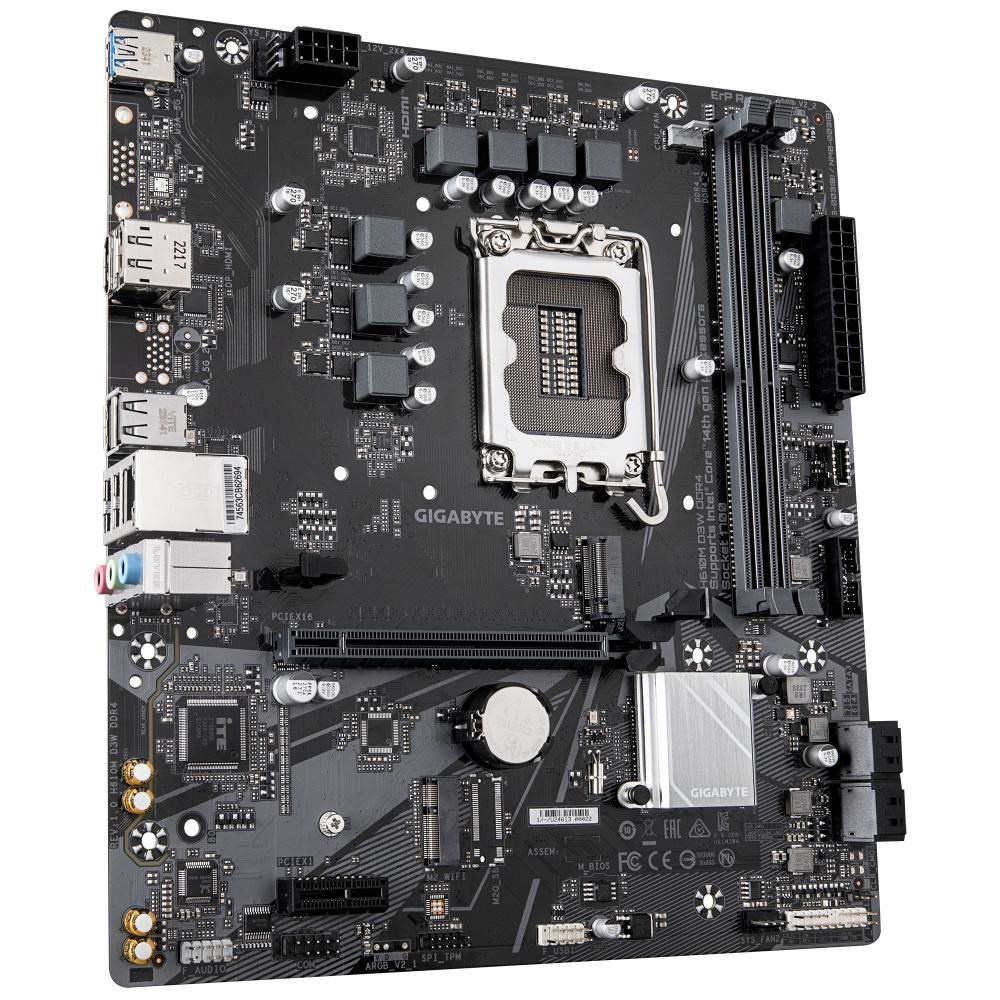

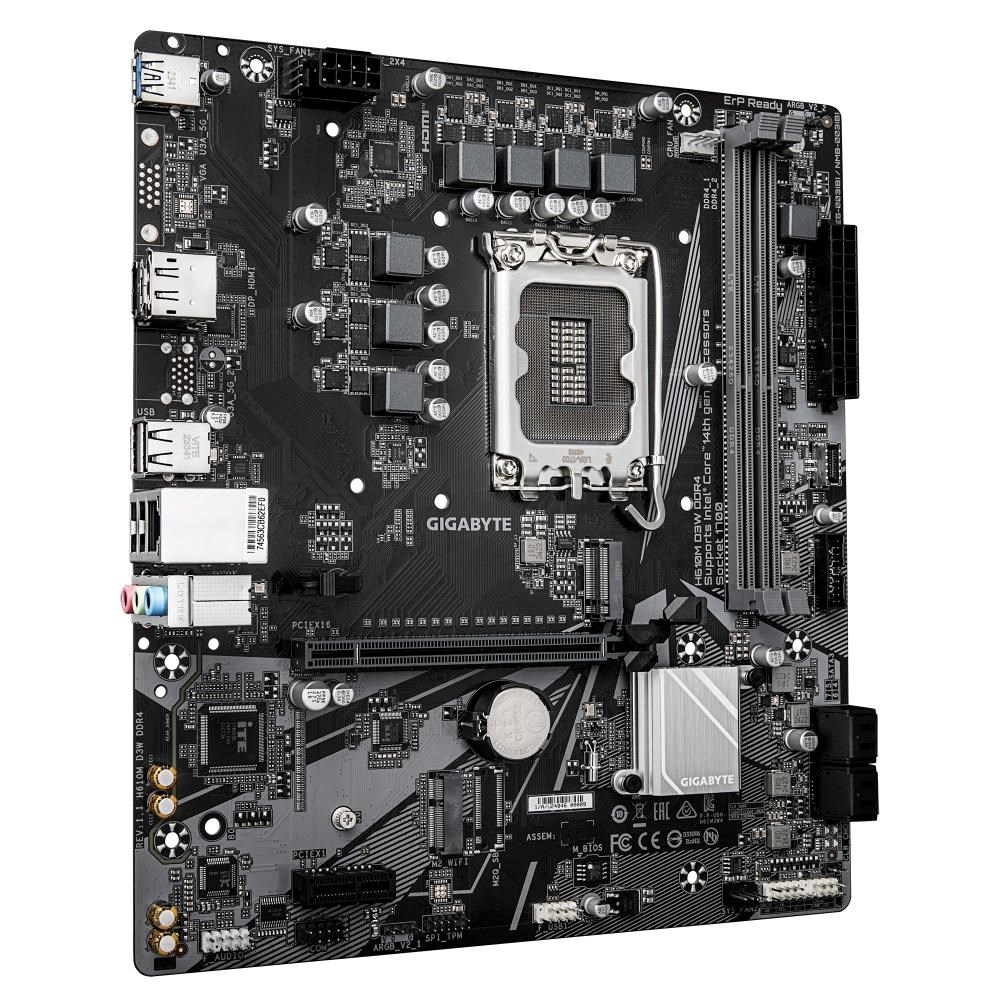

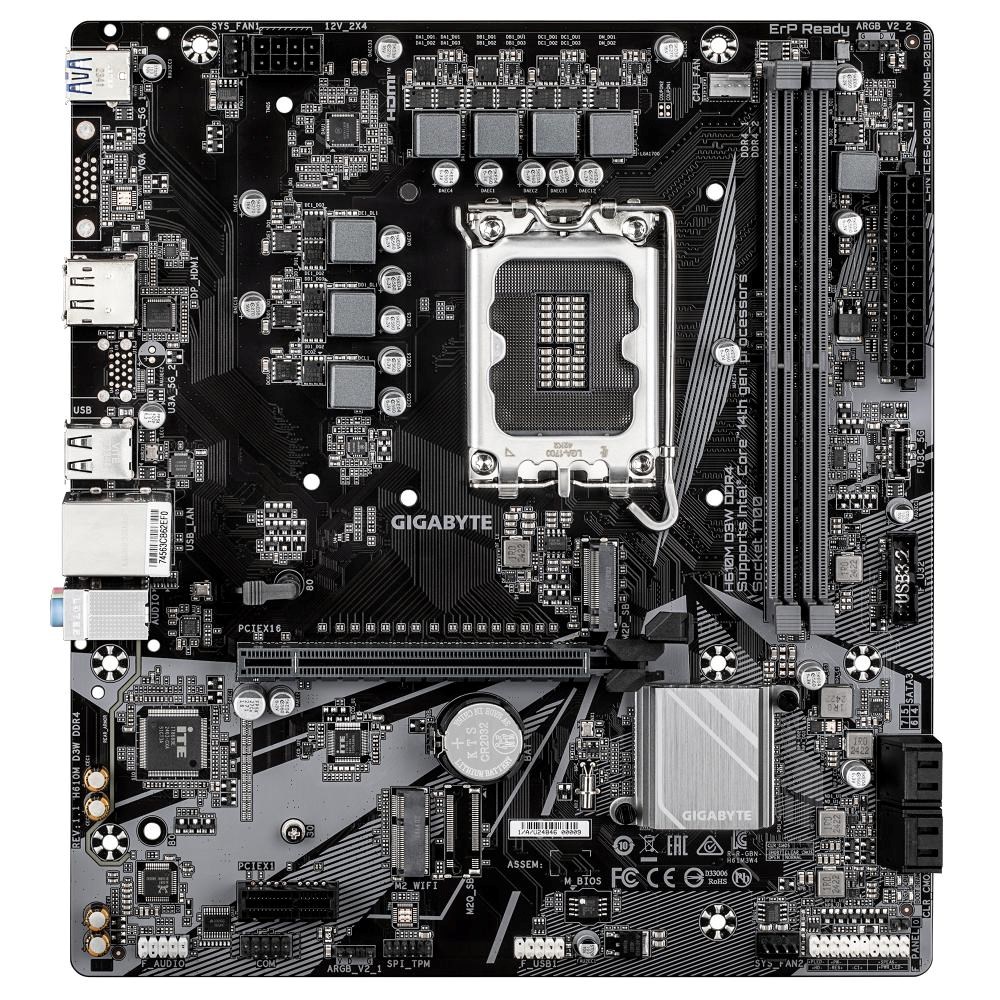

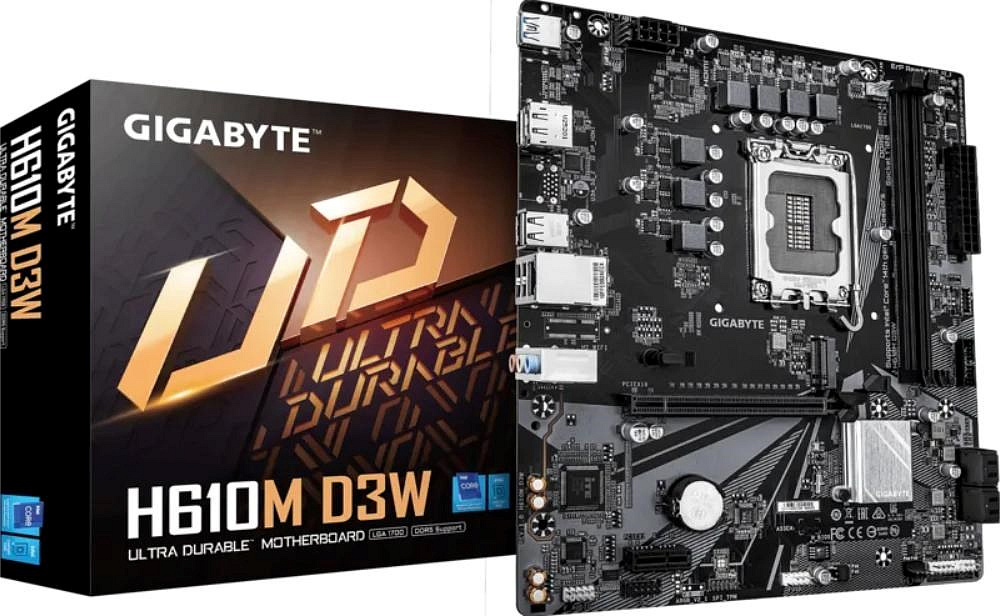

GIGABYTE H610M D3W (Rev. 1.0)
GIGABYTE H610M D3W je Micro ATX základní deska na čipové sadě Intel® H610 Express s paticí LGA1700, určená pro procesory Intel® Core™ 12. až 14. generace. Napájení procesoru zajišťuje hybridní 5+1+1fázový digitální VRM design s tranzistory Low RDS(on) a solidními kondenzátory, přičemž stabilní dodávku energie zajišťuje solidní 8pinový ATX 12V konektor. Deska podporuje dvoukanálovou paměť DDR5 ve dvou slotech DIMM s kapacitou až 128 GB a profilem XMP – přičemž i-9 a i-7 procesory 13. a 14. generace zvládají frekvence DDR5 až 5600 MT/s. Úložiště obstarává jeden M.2 slot (PCIe 3.0 x4, typ 2280) a čtyři porty SATA 6 Gb/s. Pro zobrazení slouží onboardová grafika s výstupy DisplayPort 1.2 a HDMI 2.1 podporující až 4K rozlišení. Konektivitu doplňuje Gigabit LAN (Realtek), USB 3.2 Gen 1 Type-C interní header a Smart Fan 6 pro přesné řízení chlazení. Deska je vybavena ochranou Anti-Sulfur Resistors Design pro zvýšenou odolnost a podporuje software GIGABYTE Control Center (GCC).
Specifikace
| Procesor | |
|---|---|
| Patice | LGA1700 |
| Podporované procesory | Intel® Core™ 12. / 13. / 14. generace, Pentium® Gold, Celeron® |
| Čipová sada | Intel® H610 Express |
| Paměť | |
| Typ paměti | DDR5 |
| Počet slotů DIMM | 2× DDR5 DIMM |
| Max. kapacita paměti | 128 GB (64 GB single DIMM) |
| Podporované frekvence | 4400 / 4800 / 5200 / 5600 MT/s (dle CPU) |
| Paměťové profily | XMP |
| Kanály | Dual-channel |
| Grafika | |
| Integrovaná grafika | Intel® HD Graphics (dle CPU) |
| Výstup DisplayPort | 1× DisplayPort 1.2 (max. 4096×2304@60 Hz, HDCP 2.3) |
| Výstup HDMI | 1× HDMI 2.1 (max. 4096×2160@60 Hz, HDCP 2.3) |
| Úložiště | |
| M.2 slot | 1× M.2 Socket 3, M-key, typ 2280, PCIe 3.0 x4/x2 (NVMe) |
| SATA | 4× SATA 6 Gb/s |
| Rozšiřující sloty | |
| PCIe x16 | 1× PCIe 4.0 x16 |
| PCIe x1 | 1× PCIe 3.0 x1 |
| USB – zadní panel | |
| USB 3.2 Gen 1 | 1× USB-A |
| USB 2.0 | 4× USB-A |
| USB – interní headery | |
| USB 3.2 Gen 1 Type-C header | 1× |
| USB 3.2 Gen 1 header | 1× (2 porty) |
| USB 2.0 header | 1× (2 porty) |
| Audio | |
| Audio codec | Realtek® HD Audio, 2/4/5.1/7.1-kanálový |
| Audio konektory (zadní panel) | 3× audio jack |
| Síť | |
| LAN | Realtek® GbE LAN (1 Gbps / 100 Mbps / 10 Mbps), 1× RJ-45 |
| Chlazení a napájení | |
| Fáze VRM | 5+1+1 Hybrid Digital VRM Design |
| Fan headery | 1× CPU fan, 2× System fan (PWM/DC, s funkcí Fan Stop) |
| Napájecí konektory | 1× 24-pin ATX, 1× 8-pin ATX 12V (Solid Pin) |
| BIOS a software | |
| BIOS | AMI UEFI BIOS, 128 Mbit flash |
| Funkce BIOS | Q-Flash, Smart Backup, Smart Fan 6, Hybrid Core Optimization |
| Software | GIGABYTE Control Center (GCC), Norton® Internet Security (OEM) |
| Ostatní | |
| Formát | Micro ATX (24,4 × 22,0 cm) |
| Operační systém | Windows 10 / 11 (64-bit) |
| Ochrana | Anti-Sulfur Resistors Design |
